Waarom een 868 MHz bandpass filter bij MeshCore?
Een bandpass filter laat enkel radiosignalen binnen een bepaalde frequentieband door (bijv. 863–870 MHz) en onderdrukt signalen buiten die band. Hierdoor ontvangt je MeshCore-node vooral de gewenste signalen op de 868 MHz-band en minder ongewenste RF-energie.
Dit kan in de praktijk verschillende voordelen geven:
Onderdrukken van storingen van nabije zenders:
Sterke signalen van bijvoorbeeld GSM/4G/5G-zenders, andere ISM-apparaten of industriële apparatuur kunnen de ontvanger verstoren. Het filter verzwakt deze signalen sterk voordat ze de radio bereiken.
Betere ontvangergevoeligheid:
Door minder ongewenste signalen ziet de ontvanger een “schoner” RF-spectrum, waardoor zwakke MeshCore-signalen makkelijker gedecodeerd kunnen worden.
Voorkomen van overbelasting van de radio
Zeer sterke signalen in de buurt kunnen de RF-frontend of LNA van een radio verzadigen. Een bandpass filter helpt dit te voorkomen.
Kort samengevat: een 868 MHz bandpass filter helpt om storingen te verminderen en kan de ontvangst en stabiliteit van een MeshCore-node verbeteren, vooral in omgevingen met veel RF signalen.
Verschil tussen SAW en Cavity filters
SAW (Surface Acoustic Wave) filters zijn compacte elektronische filters die vaak gebruikt worden in kleine RF-modules. Ze zijn goedkoop en klein, maar hebben doorgaans meer demping in de door te laten band en minder sterke onderdrukking van signalen buiten de band.
Cavity filters gebruiken afgestemde metalen resonantie-holtes. Daardoor hebben ze zeer lage demping voor de gewenste frequenties en een veel sterkere onderdrukking van signalen buiten de band. Nadeel is dat ze groter, zwaarder en duurder zijn.
Kan zo'n filter mijn repeater node verbeteren?
Weet je niet zeker of een filter je node kan verbeteren? De filters hieronder kunnen geleend worden om te testen of het een probleem bij u verhelpt, voordat je extra kosten maakt.
Ik heb geen relatie met de leveranciers van de geteste filters.
De metingen hieronder zijn uitgevoerd met een NanoVNA V2Plus4.
Een bandpass filter laat enkel radiosignalen binnen een bepaalde frequentieband door (bijv. 863–870 MHz) en onderdrukt signalen buiten die band. Hierdoor ontvangt je MeshCore-node vooral de gewenste signalen op de 868 MHz-band en minder ongewenste RF-energie.
Dit kan in de praktijk verschillende voordelen geven:
Onderdrukken van storingen van nabije zenders:
Sterke signalen van bijvoorbeeld GSM/4G/5G-zenders, andere ISM-apparaten of industriële apparatuur kunnen de ontvanger verstoren. Het filter verzwakt deze signalen sterk voordat ze de radio bereiken.
Betere ontvangergevoeligheid:
Door minder ongewenste signalen ziet de ontvanger een “schoner” RF-spectrum, waardoor zwakke MeshCore-signalen makkelijker gedecodeerd kunnen worden.
Voorkomen van overbelasting van de radio
Zeer sterke signalen in de buurt kunnen de RF-frontend of LNA van een radio verzadigen. Een bandpass filter helpt dit te voorkomen.
Kort samengevat: een 868 MHz bandpass filter helpt om storingen te verminderen en kan de ontvangst en stabiliteit van een MeshCore-node verbeteren, vooral in omgevingen met veel RF signalen.
Verschil tussen SAW en Cavity filters
SAW (Surface Acoustic Wave) filters zijn compacte elektronische filters die vaak gebruikt worden in kleine RF-modules. Ze zijn goedkoop en klein, maar hebben doorgaans meer demping in de door te laten band en minder sterke onderdrukking van signalen buiten de band.
Cavity filters gebruiken afgestemde metalen resonantie-holtes. Daardoor hebben ze zeer lage demping voor de gewenste frequenties en een veel sterkere onderdrukking van signalen buiten de band. Nadeel is dat ze groter, zwaarder en duurder zijn.
Kan zo'n filter mijn repeater node verbeteren?
Weet je niet zeker of een filter je node kan verbeteren? De filters hieronder kunnen geleend worden om te testen of het een probleem bij u verhelpt, voordat je extra kosten maakt.
Ik heb geen relatie met de leveranciers van de geteste filters.
De metingen hieronder zijn uitgevoerd met een NanoVNA V2Plus4.
Leverancier
Omschrijving
Rejection
VNA
Getest door
Uitgeleend
Beoordeling
868mhz Filter Filter Narrow Bandwidth 868MHz SAW Band Pass Filter for Optimizing Out of Band Signals and Noise Reduction
MAX 100mW - 20dBm!
MAX 100mW - 20dBm!
Yes, REJECTED! Crap, do not buy!

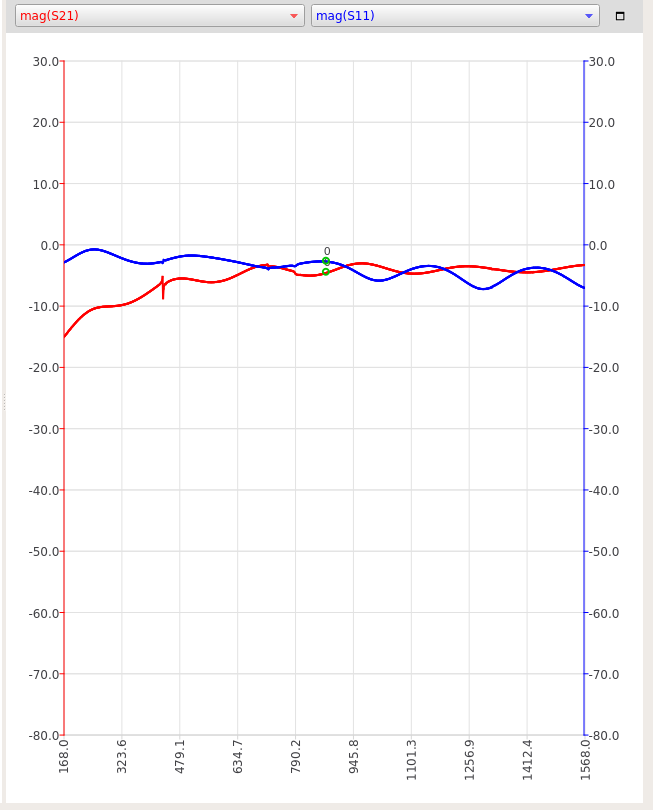

Lees het verslag van de fabricagefouten.
Lees het verslag van de fabricagefouten.
Wie?
Waar ligt die nu?
Hoe goed of slecht is die?
CNC Band Pass Filter 433Mhz 868Mhz 915Mhz 1090M 1.2G 1.5G 2.4Ghz 5.8Ghz BPF For RF Signal Radio Receiver Transmitter Amplifier
MAX 100mW - 20dBm!
MAX 100mW - 20dBm!

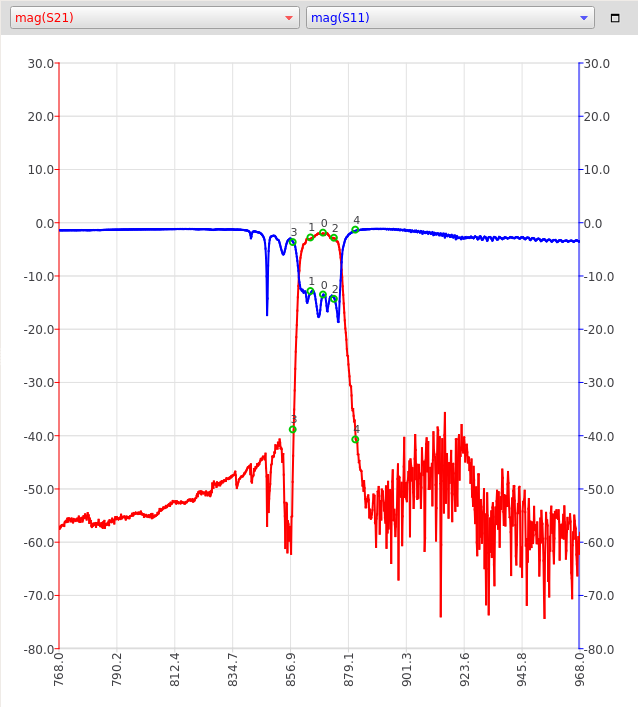

| Freq | Att |
|---|---|
| 869.700MHz | -1.9dB |
| 863.696MHz | -3.0dB |
| 874.907MHz | -3.1dB |
| 858.490MHz | -40.3dB |
| 882.702MHz | -40.2dB |
Wie?
Waar ligt die nu?
Hoe goed of slecht is die?
RF Band Pass Filter BPF 315M 403M 433M 868M 915M 1.2G 1.5G 2.4G 5.8G FOR Drone RTL SDR Satellite Walkie-talkie Radio Amplifier
MAX 100mW - 20dBm!
MAX 100mW - 20dBm!

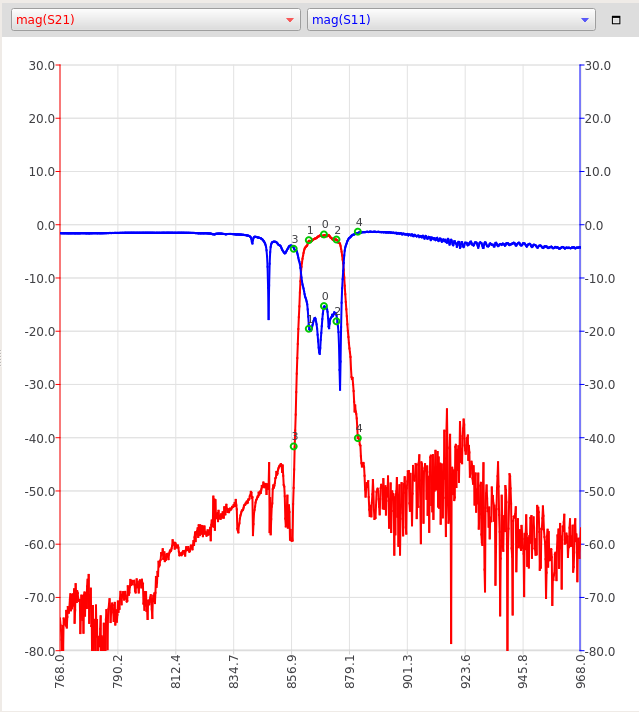

| Freq | Att |
|---|---|
| 869.700MHz | -1.9dB |
| 863.696MHz | -2.9dB |
| 874.907MHz | -2.9dB |
| 858.090MHz | -40.1dB |
| 882.715MHz | -40.2dB |
Wie?
Waar ligt die nu?
Hoe goed of slecht is die?
433/868/915/1090/2400/5800MHz SAW BPF Drone/LoRa/Helium Miner RF Filter | 2.4G 5.8G WiFi SDR Receiver Bandpass Filter 1dB Loss
MAX 100mW - 20dBm!
MAX 100mW - 20dBm!

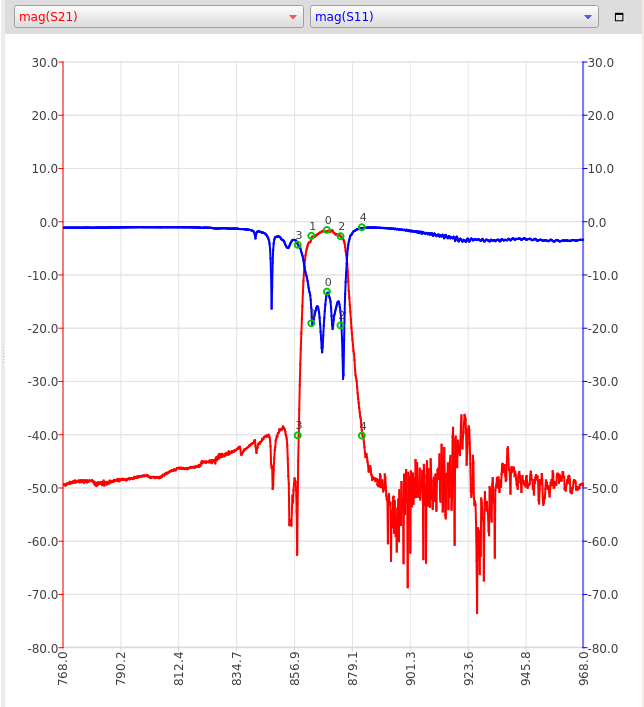

| Freq | Att |
|---|---|
| 869.700MHz | -2.1dB |
| 864.897MHz | -3.0dB |
| 873.906MHz | -3.1dB |
| 858.090MHz | -39.7dB |
| 882.114MHz | -40.9dB |
Wie?
Waar ligt die nu?
Hoe goed of slecht is die?
868MHz Cavity Filter for Helium Network Amplifier Filter High Out Band Rejection
Up to 20W
De verkoper heeft na 2 weken de verzending zonder uitleg geannuleerd. Dat is al de tweede keer dat die me dat gelapt heeft. Ik heb na de annulatie wel telkens mijn geld dirct terug gekregen.
Up to 20W
De verkoper heeft na 2 weken de verzending zonder uitleg geannuleerd. Dat is al de tweede keer dat die me dat gelapt heeft. Ik heb na de annulatie wel telkens mijn geld dirct terug gekregen.
863MHz: -x.xxdB
893MHz: -y.yydB
893MHz: -y.yydB
VNA Prentje
Wie?
Waar ligt die nu?
Hoe goed of slecht is die?
Sysmocom
https://shop.sysmocom.de/868-863..870-MHz-cavity-filter-ISM-LoRa-SigFox-Helium/cf866.5-kt30
https://shop.sysmocom.de/868-863..870-MHz-cavity-filter-ISM-LoRa-SigFox-Helium/cf866.5-kt30
868 (863..870) MHz cavity filter (ISM, LoRa, SigFox, Helium)
Up to 30W
Up to 30W
Filter A:
Filter B:

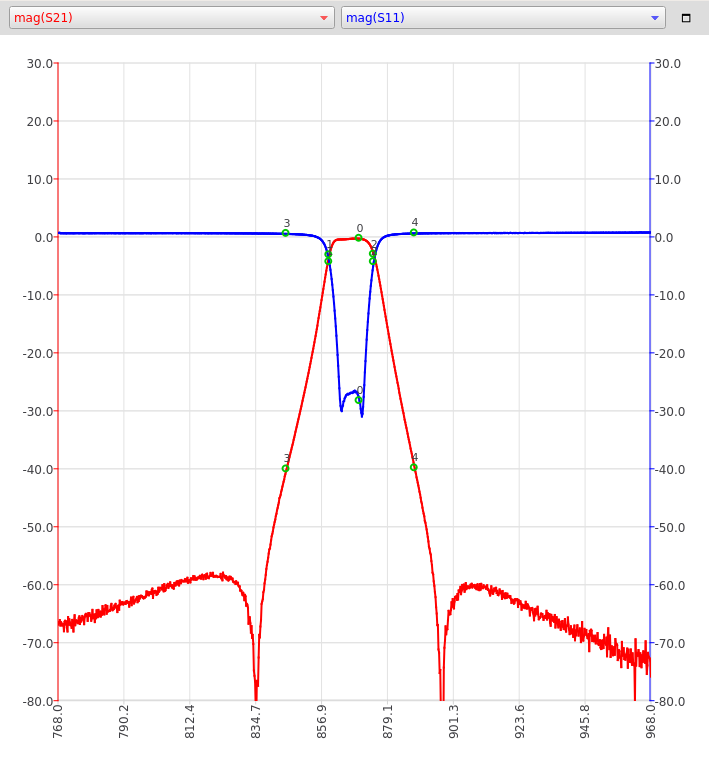

| Freq | Att |
|---|---|
| 869.700MHz | -0.2dB |
| 859.490MHz | -3.1dB |
| 874.500MHz | -2.9dB |
| 845.070MHz | -39.9dB |
| 888.320MHz | -39.7dB |

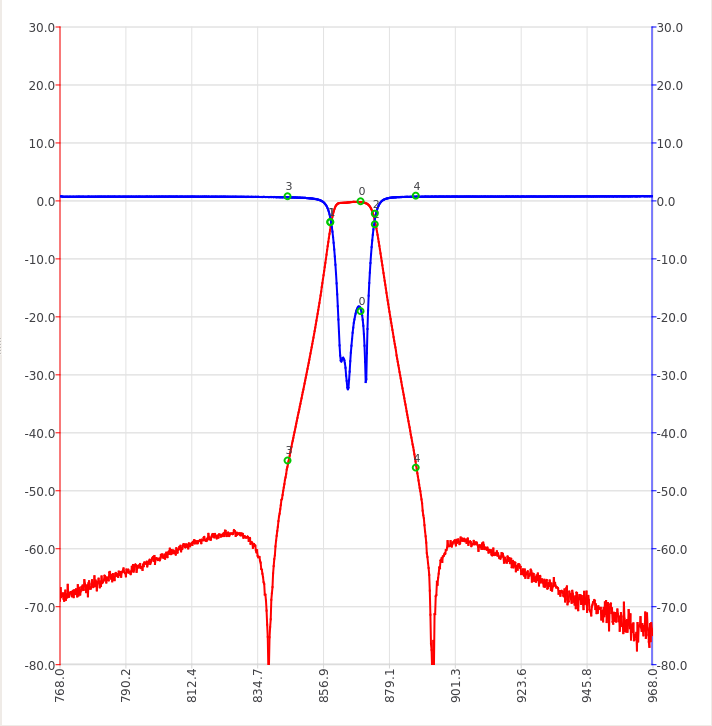

Filter B:
| Freq | Att |
|---|---|
| 869.700MHz | -0.2dB |
| 859.692MHz | -3.1dB |
| 874.106MHz | -3.2dB |
| 846.879MHz | -40.3dB |
| 886.318MHz: | -40.4dB |
Filter A:
Filter B:
Filter B:
Wie?
Waar ligt die nu?
Hoe goed of slecht is die?
