Defecte RF-filter module (633024) van AliExpress
Aankooplink: https://nl.aliexpress.com/item/1005009495633024.html
Testmethode:
Na ontvangst van de filter heb ik deze getest met een Vector Network Analyzer (VNA) om de frequentierespons van de filter te controleren. Volgens de productspecificaties zou de module een duidelijke doorlaatband / onderdrukking moeten vertonen binnen het opgegeven frequentiebereik.
Testresultaten:
Tijdens de meting bleek dat de filter geen enkel correct filtergedrag vertoont. De gemeten S-parameters komen niet overeen met een werkende filter. De respons lijkt eerder op een open of slecht gekoppeld circuit dan op een functionele RF-filter.
Inspectie van de hardware:
Om te controleren of het om een defect component ging, heb ik de module geopend en de printplaat geïnspecteerd.
Tijdens deze inspectie werd een duidelijke fabricagefout vastgesteld:
De massa (ground) van de SMA-connectoren maakt geen elektrisch contact met het massa-vlak (ground plane) van de PCB waarop de filtercomponenten gemonteerd zijn. Hierdoor ontbreekt het noodzakelijke 'ground return path'. Zonder correcte massa-verbinding kan een RF-filter op microstrip of vergelijkbare PCB-structuur niet functioneren.

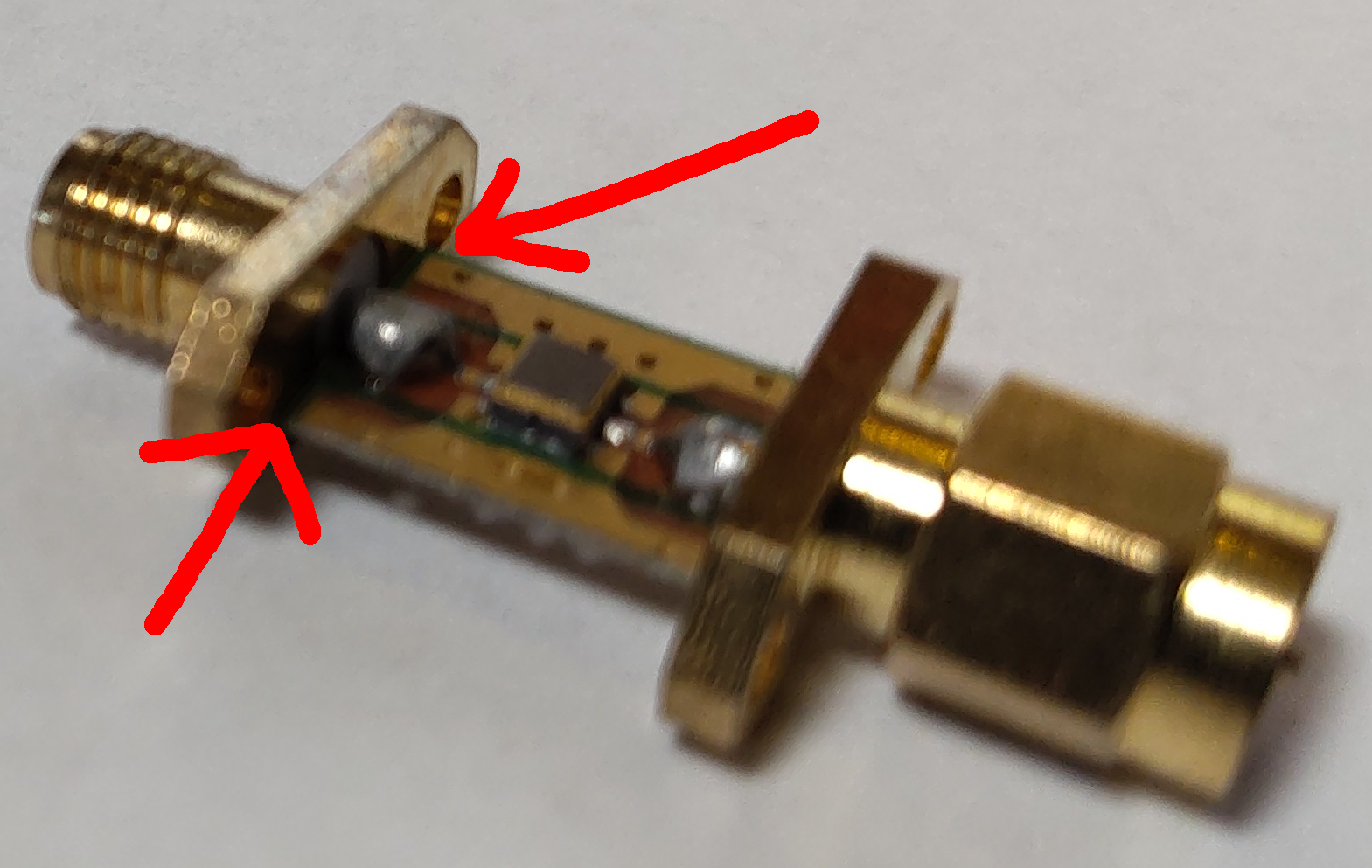

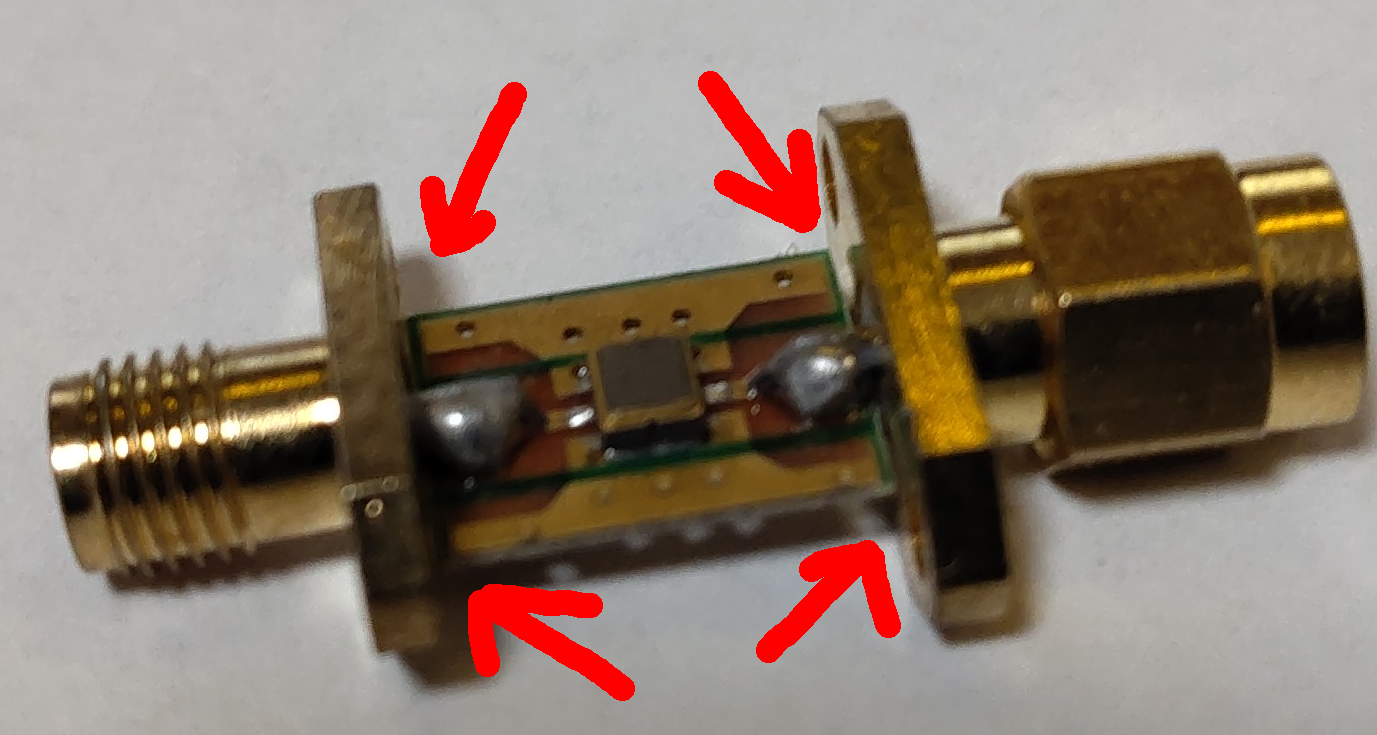

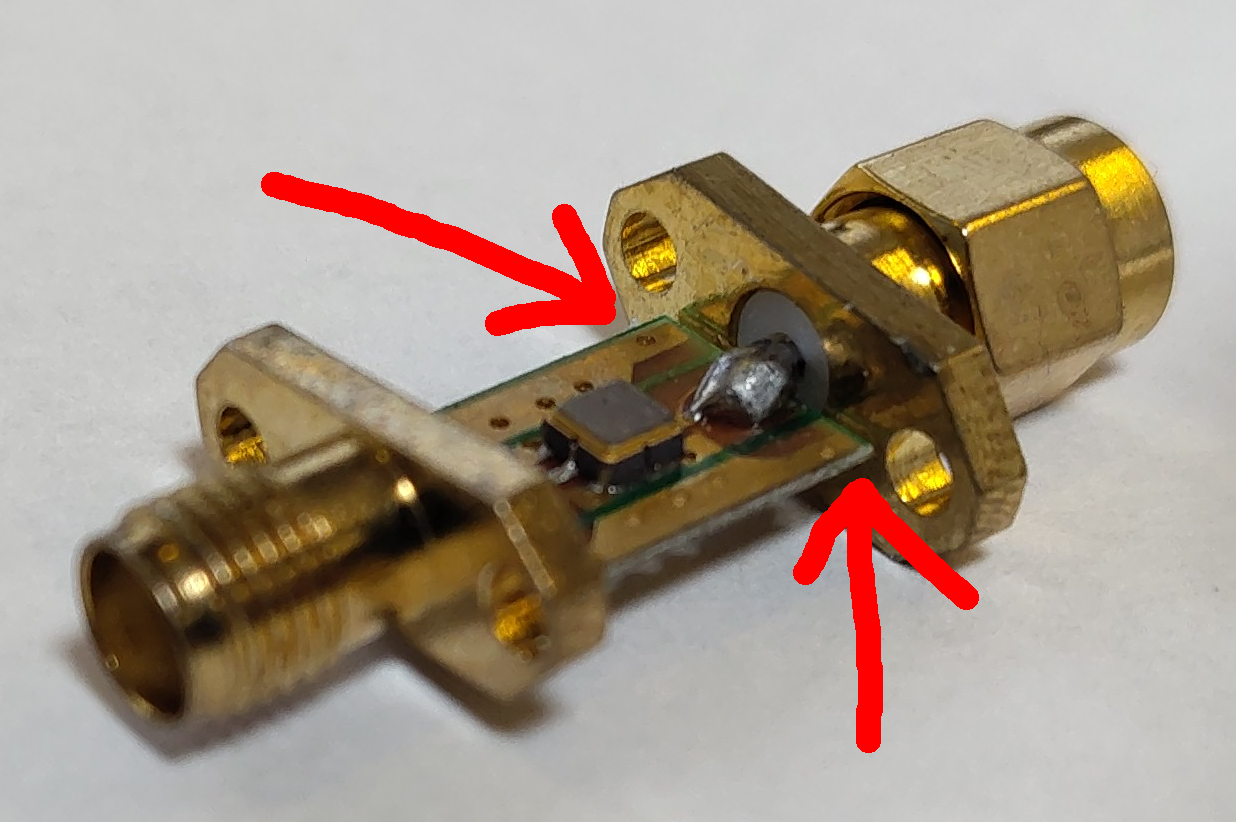

De rode pijlen duiden aan waar de massa verbinding tussen de PCB en de SMA connector ontbreekt.
Met andere woorden: de filter is elektrisch gezien niet correct aangesloten en kan daardoor onmogelijk werken zoals bedoeld.
Conclusie:
De module vertoont een duidelijke fabricagefout waarbij de massa van de SMA-connectoren niet verbonden is met het massa-vlak van de filterprint. Hierdoor kan de RF-filter niet correct functioneren. Het probleem lijkt dus geen individuele defecte component, maar een structurele fout in de assemblage van het product.
Samenvatting:
Filter getest met VNA → geen correcte respons
Module geopend voor inspectie
Massa van SMA-connectoren niet verbonden met PCB-massa
Hierdoor ontbreekt RF-retourpad
Filter kan in deze configuratie niet werken
Dit verklaart waarom de module bij metingen geen correct filtergedrag vertoont.
Ervaring met de verkoper:
Na het vaststellen van het probleem heb ik de verkoper gecontacteerd en mijn metingen en bevindingen doorgestuurd.
In plaats van inhoudelijk op de technische bevindingen in te gaan, bleef de verkoper vragen om een foto van de verzend-enveloppe waarin het product geleverd werd. Dit lijkt weinig relevant voor het vastgestelde technische probleem.
Gezien de duidelijke meetresultaten en de zichtbare fabricagefout had het meer voor de hand gelegen dat de verkoper de situatie eenvoudig had opgelost door een terugbetaling te voorzien.
Door deze gang van zaken heb ik besloten mijn bevindingen en metingen publiek te documenteren, zodat andere kopers op de hoogte zijn van dit probleem.
